مشخصات فنی کامل PCE‑7B13 |
|
|---|---|

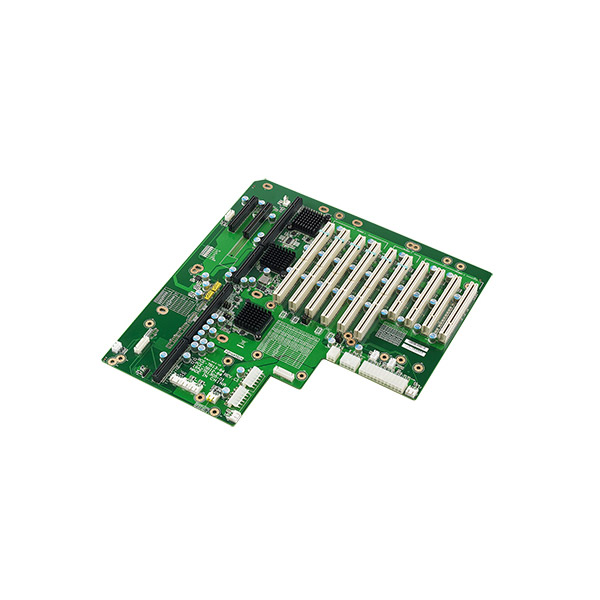

| مدل | PCE‑7B13 — PICMG 1.3 Full‑Size SHB Backplane برای شاسی ۱۴ اسلات |
| تعداد اسلات | ۱۳ اسلات برای شاسی ۱۴ اسلات |
| سگمنتها (Segments) | ۱ عدد : |
| اسلات کارت پردازنده | یک اسلات CPU از نوع PICMG 1.3 |
| رابطهای توسعه (Expansion) | |
| PCIe | دو × PCIe x8 } |
| PCI‑X (64 بیت) | دو اسلات 64/100 MHz و چهار اسلات 64/66 MHz |
| PCI (32 بیت) | ده اسلات PCI‑32/33 MHz |
| سازگاری با شاسی | |
| شاسیهای پشتیبانی شده | IPC‑510، IPC‑610، IPC‑611، ACP‑4000، ACP‑4010، ACP‑4320، ACP‑4340، ACP‑4360 : |
| مشخصات مکانیکی و محیطی | |
| دمای کاری | ۰ تا ۶۰ °C (مطابق دفترچه راهاندازی) |
| ابعاد | ۳۲۷.۶۶ × ۲۹۷.۶۷ میلیمتر (مطابق راهنما) : |
| ولتاژ تغذیه | تأمین ولتاژ +12 V، +5 V، −12 V، −5 V، +3.3 V، +5 VSBY |
| وزن | حدود ۰.۶ کیلوگرم (مطابق راهنما) |
| کانکتورها و جامپرها (Connectors & Jumpers) | |
| کانکتور CPU | SHBA1 ~ SHBD1 برای اسلات کارت CPU پیگامجی ۱.۳ |
| کانکتور PCIe | دو کانکتور PPCIE1 و PPCIE2 برای اسلات ×8 |
| کانکتور PCI | P1PCI1~P1PCI4 و P2PCI1~P2PCI2 برای اسلاتهای PCI 32/33 |
| پورت USB داخلی | ۴ پورت USB 2.0 از طریق هدِر داخلی بکپلین : |
| کاربردهای صنعتی و پیشنهادی | |
| سناریوهای استفاده | بکپلینی مناسب برای کاربردهای سروری-صنعتی با نیاز به اسلات PCIe زیاد، سیستمهای پردازش تصویر یا سیستمهای کنترل صنعتی در شاسی رکمونت |
PCE-7B13-07A1
- مدل: PCE-7B13 — بَکپلِین PICMG 1.3 فولسایز، مناسب برای سرور و شاسی ۱۴ اسلات رکمونت
- تعداد اسلات: ۱۳ اسلات برای شاسی ۱۴ اسلات
- سگمنتها (Segments): ۱ عدد
- یک اسلات کارت پردازنده: موجود
- اسلات PCIe: دو × PCIe x8
- اسلات PCI: ده اسلات PCI 32/33 MHz
- سازگاری با شاسیهای IPC: IPC-510، IPC-610، IPC-611، ACP-4000، ACP-4010، ACP-4320، ACP-4340
